SET HSS LINKS Handgewindebohrer | Schneideisen | Werkzeuge : M 3 - 12

SET HSS LINKS Handgewindebohrer | Schneideisen | Werkzeuge : M 3 - 12
SET HSS LINKS Handgewindebohrer | Schneideisen | Werkzeuge : M 3 - 12
Artikel-Nr: 10360009046LH
Details: SET HSS LINKS Handgewindebohrer | Schneideisen | Werkzeuge : M 3 - 12
Lager:
385.27 CHF

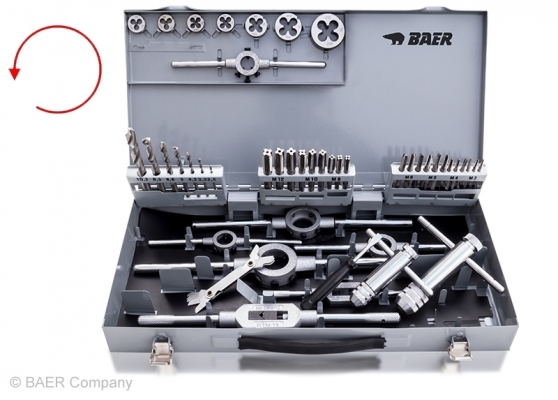

BAER SATZ HSS LINKS: Handgewindebohrer | Schneideisen | Betätigungswerkzeuge: M 3 - M 12

Satzinhalt:

AbmessungenM 3 - M 12
BAER HSS LINKS
Handgewindebohrer-Sätze, je 1 Satz mit Vor-, Mittel- und Fertigschneider


M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8
M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5
M 12 x 1,75


BAER HSS LINKS
runde Schneideisen
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8
M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5
M 12 x 1,75
BAER verstellbares Druckguss-Windeisen
BAER Windeisen
M 1-10 | 1/16-3/8 | G 1/8
M 4-12 | 5/32-1/2 | G 1/8
BAER SchneideisenhalterBAER Schneideisen-Halter20 x 5 | 20 x 7 | 25 x 9 | 30 x 11
38 x 14
BAER Werkzeughalter
kurz mit Knarre
M 3-10
M 5-12
BAER HSSG Kernlochbohrer2,5 mm | 3,3 mm | 4,2 mm | 5,0 mm | 6,8 mm | 8,5 mm | 10,2 mm

1 x Schraubenausdreher
1 x Gewindelehre für metrisches Gewinde



Spezifikation - BAER Handgewindebohrer-Sätze Links

DIN 352
Handgewindebohrer-Sätze für metrisches Regelgewinde mit je einem Vorschneider,
einem Mittelschneider und einem Fertigschneider (3-teilig).

Durchgangs- und Sacklöcher
bis 2 x D
HSSG
blank
bis 900 N/mm²
27,1 HRC
Form: C2-3 GängeSpanabfuhr
(siehe Abb.)
Außenkühl- ung und SchmierungISO2/6H

Einsatzgebiete:
für allgemeinen Einsatz
- gut zerspanbare Werkstoffe bis 900 N/mm²
- unlegierte und niedriglegierte Stähle
- für Durchgangs- und Sackloch
- für den Handeinsatz


Spezifikation - BAER HSS runde Schneideisen Links

DIN 223
Toleranz: ISO-6g

Anschnitt: 1,5

Einsatzgebiete:
für allgemeinen Einsatz


Spezifikation - BAER verstellbare Druckguss-Windeisen

2 Stück
DIN 1814, Körper aus Zinkdruckguß, gehärtete Backen

Vierkant: 2,0 - 6,3 mm
für Gewindebohrer: M 1-10 | 1/16-3/8 | G 1/8

Vierkant: 3,0 - 9,0 mm
für Gewindebohrer: M 4-12 | 5/32-1/2 | G 1/8


Spezifikation - BAER Schneideisenhalter

5 Stück
DIN 225, Körper aus Zinkdruckguß

Abmessungen (Durchmesser x Höhe):
20 x 5 | 20 x 7 | 25 x 9 | 30 x 11 | 38 x 14


Spezifikation - BAER Werkzeughalter kurz mit Knarre

2 Stück
für Rechts- und Linksgang, in Ganzstahlausführung

für Hand- und Einschnittgewindebohrer in M und MF: M 3 - M 10  &  M 5 - M 10
für Hand- und Einschnittgewindebohrer in UNC, UNF, BSW und BSF: 1/8 - 3/8  &  7/32 - 1/2
Vierkantaufnahme: 2,4 - 5,5 mm    &   4,5 - 7,0 mm
Länge: 85 mm  &  100 mm


Spezifikation - BAER HSS Spiralbohrer Kernlochabmessungen

DIN 338
Schneidrichtung: rechts
Material: HSS
Qualität: profilgeschliffene Qualität
Oberflächenbehandlung: blank

Einsatzgebiete:
für allgemeinen Einsatz
- Zum Bohren von legierten und unlegierten Stählen



Anwendung - Beispielmaterialien für Gewindebohrer:

Allgemeine Baustähle
Automatenstähle
Einsatzstähle
1.0035S 185 (St 33)
1.071811SMnPb30
1.0401(C15)
1.0036S 235 JRH
1.072110S20
1.701617 CR3
1.0039S 235JRG1+CR
1.072635S20
1.713116MnCr5
1.0060E 335 (St 60-2)
1.075860SPb20
1.591915CrNi6








Unlegierte Vergütungsstähle
Reinkupfer,
niedriglegiertes Kupfer

Kupfer-Zinn-Legierung
(Bronze) kurzspanend
1.0402C 22

1.1151C22E (Ck 22)
2.0240CuZn15
2.1090.01G-CuSn7ZnPb
1.0503C 45
2.0265CuZn30
2.1086.01G-CuSn10Zn
1.1191C45E (Ck 45)







Anwendung - Beispielmaterialien für Schneideisen:

Allgemeine Baustähle
Automatenstähle
Einsatzstähle
1.0035S 185 (St 33)
1.071811SMnPb30
1.0401(C15)
1.0036S 235 JRH
1.072110S20
1.701617 CR3
1.0039S 235JRG1+CR
1.072635S20
1.713116MnCr5
1.0060E 335 (St 60-2)
1.075860SPb20
1.591915CrNi6








Unlegierte Vergütungsstähle
Reinkupfer,
niedriglegiertes Kupfer

Kupfer-Zinn-Legierung
(Bronze) kurzspanend
1.0402C 22

1.1151C22E (Ck 22)
2.0240CuZn15
2.1090.01G-CuSn7ZnPb
1.0503C 45
2.0265CuZn30
2.1086.01G-CuSn10Zn
1.1191C45E (Ck 45)













Kunststoffe:





PMMA






POM






PVC

Die Verwendung von Schneidöl wird empfohlen.
