Set HSSE-TIN: Gewindebohrer Durchgangs- & Sackloch | Schneideisen: M 3 - 12

Set HSSE-TIN: Gewindebohrer Durchgangs- & Sackloch | Schneideisen: M 3 - 12
Set HSSE-TIN: Gewindebohrer Durchgangs- & Sackloch | Schneideisen: M 3 - 12
Artikel-Nr: BB4
Details: Set HSSE-TIN: Gewindebohrer Durchgangs- & Sackloch | Schneideisen: M 3 - 12
Lager:
310.03 CHF

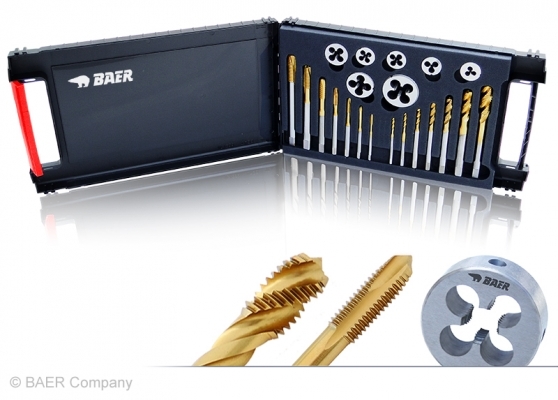

BAER SET HSSE-TIN: Maschinengewindebohrer Durchgangsloch und Sackloch | Schneideisen: M 3 - M 12

Satzinhalt:

AbmessungenM 3 - M 12
BAER HSSE-TIN Maschinengewindebohrer für Durchgangsloch
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8
M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5
M 12 x 1,75
BAER HSSE-TIN Maschinengewindebohrer für SacklochM 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8
M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5
M 12 x 1,75
BAER HSS SchneideisenM 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8
M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5
M 12 x 1,75


Spezifikation - BAER Maschinengewindebohrer HSSE-TIN für Durchgangslöcher

DIN 371/376
Effiziente Herstellung von Innengewinden mit Maschinenbetätigung.
Die TIN-Beschichtung (Titan-Nitrid – goldgelbe Farbe) erhöht die Oberflächenhärte
(ca. 2300 HV) und Gleiteigenschaften, daraus resultieren eine höhere Schnittleistung
und Standzeit. Gewindebohrer für die Maschinenbetätigung und Durchgangsloch.
Durch den Schälanschnitt wird der Span in Bohrrichtung geleitet.

Durchgangs-
loch
bis zu 4 x D
HSSE
TIN
bis 900 N/mm²
27,1 HRC
Form: B
mit Schäl-
Anschnitt
Anschnitt:
4-5 Gänge
Spanabfuhr
(siehe Abbildung)
Außenkühl- ung und SchmierungISO2/6H

Anwendung:
für allgemeine Verwendung
- gut zerspanbare Werkstoffe bis 900 N/mm²
- unlegierte und niedriglegierte Stähle
- für Durchgangsloch


Spezifikation - BAER Maschinengewindebohrer HSSE-TIN für Sacklöcher

DIN 371/376
Effiziente Herstellung von Innengewinden mit Maschinenbetätigung.
Die TIN-Beschichtung (Titan-Nitrid – goldgelbe Farbe) erhöht die Oberflächenhärte
(ca. 2300 HV) und Gleiteigenschaften, daraus resultieren eine höhere Schnittleistung
und Standzeit. Gewindebohrer für die Maschinenbetätigung und Durchgangsloch.
Durch den Schälanschnitt wird der Span in Bohrrichtung geleitet.

Sackloch bis zu 3 x DHSSE
TIN
bis 900 N/mm²
27,1 HRC
Form: C
35° Rechts- Spirale
Anschnitt:
2-3 Gänge
Spanabfuhr
(siehe Abbildung)
Außenkühl- ung und SchmierungISO2/6H

Anwendung:
für allgemeine Verwendung
- gut zerspanbare Werkstoffe bis 900 N/mm²
- unlegierte und niedriglegierte Stähle
- für Sacklöcher


Spezifikation - BAER HSS Schneideisen

DIN 223
Toleranz: ISO-6g

Anschnitt: 1,5

Einsatzgebiete:
für allgemeinen Einsatz



Anwendung - Beispielmaterialien für Gewindebohrer:


Baustahl unlegiertSchnittge-
schwindigkeit
vc in m/min
AutomatenstahlSchnittge-
schwindigkeit
vc in m/min
StahlgussSchnittge-
schwindigkeit
vc in m/min
1.0037St 37-25 - 121.07189 SMnPb 285 - 121.0420GS-388 - 15
1.0044St 44-25 - 121.072110 S 20 5 - 151.1120GS-20 Mn 55 - 15
1.0039S 235JRG1+CR5 - 121.07369 SMn 365 - 121.5633GS-24 Ni 85 - 12
1.0060St 60-25 - 101.072635 S 205 - 101.7379GS-18 CrMo 9 105 - 12
Baustahl legiertSchnittge-
schwindigkeit
vc in m/min
1.541515 Mo 35 - 12
1.562214 Ni 65 - 10
1.733513 CrMo 4 45 - 10
1.771514 MoV 6 35 - 10
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..

Schneidöl oder Emulsion werden empfohlen.



Beispiele für mögliche Bearbeitungsmaterialien für Schneideisen:

Allgemeine Baustähle
Automatenstähle
Einsatzstähle
1.0035S 185 (St 33)
1.071811SMnPb30
1.0401(C15)
1.0036S 235 JRH
1.072110S20
1.701617 CR3
1.0039S 235JRG1+CR
1.072635S20
1.713116MnCr5
1.0060E 335 (St 60-2)
1.075860SPb20
1.591915CrNi6








Unlegierte Vergütungsstähle
Reinkupfer,
niedriglegiertes Kupfer

Kupfer-Zinn-Legierung
(Bronze) kurzspanend
1.0402C 22

1.1151C22E (Ck 22)
2.0240CuZn15
2.1090.01G-CuSn7ZnPb
1.0503C 45
2.0265CuZn30
2.1086.01G-CuSn10Zn
1.1191C45E (Ck 45)













Kunststoffe:





PMMA






POM






PVC

Die Verwendung von Schneidöl wird empfohlen.
