HSSE Maschinengewindebohrer 40° RSP - M 3 x 0.5 - DIN 371 Aluminium langspanend

HSSE Maschinengewindebohrer 40° RSP - M 3 x 0.5 - DIN 371 Aluminium langspanend
HSSE Maschinengewindebohrer 40° RSP - M 3 x 0.5 - DIN 371 Aluminium langspanend
Artikel-Nr: 110607001
Details: HSSE Maschinengewindebohrer 40° RSP - M 3 x 0.5 - DIN 371 Aluminium langspanend
Lager:
15.03 CHF
HSSE Maschinengewindebohrer Aluminium langspanend - 40° RSP - M 3 x 0,5

DIN 371

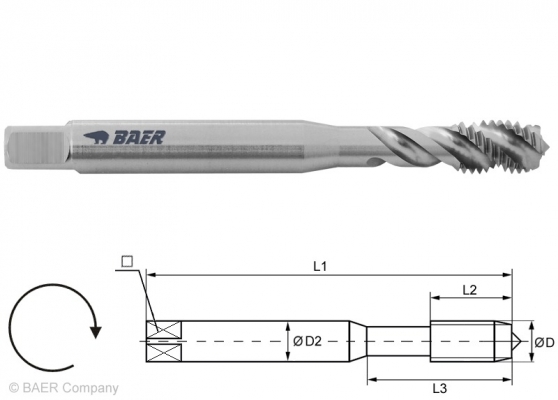

Baumaße:
D: M 3 x 0,5
L1: 56 mm
L2: 11 mm
L3: 18 mm
D2: 3,5 mm
VK: 2,7 mm

Gewindebohrer für die Maschinenbetätigung und Durchgangsloch und Sackloch.
Durch die Schneidgeometrie besonders für die Anwendung in Aluminium empfohlen.

Kernloch: 2,5 mm Bild Lochtyp: https://media.baer.tools/media/vector/fe/c5/5a/sackloch.svg Bild Material: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/c3/81/d5/gewindebohrer_spiral_nuten.svg
2.5 mm Sackloch
bis 3 x D		 HSSE
blank		 350 N/mm² Form C 40° RSP

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
2-3 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung ISO2/6H


Anwendung:
Aluminium langspanend

Anwendung - Beispielmaterialien:

Aluminium unlegiert Schnittge-
schwindigkeit
vc in m/min		   Aluminium Knetlegierung nicht ausgehärtet Schnittge-
schwindigkeit
vc in m/min		   Aluminium Knetlegierung ausgehärtet Schnittge-
schwindigkeit
vc in m/min
3.0225 Al99.5 10 - 18   3.0505 AlMn0.5Mg0.5 10 - 20   3.1325 AlCuMg1 10 - 18
3.0305 Al99.9 10 - 18   3.0515 AlMn1 10 - 20   3.2315 AlMgSi1 10 - 18
        3.3315 AlMg1 10 - 20   3.3211 AlMg1SiCu 10 - 18
        3.3535 AlMg3 10 - 20   3.4365 AlZnMgCu1.5 10 - 18
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.
