HSSE Maschinengewindebohrer Form B - M 2 x 0.4 - DIN 371 - Tol. 4H

HSSE Maschinengewindebohrer Form B - M 2 x 0.4 - DIN 371 - Tol. 4H
Artikel-Nr: 110420001
Details: HSSE Maschinengewindebohrer Form B - M 2 x 0.4 - DIN 371 - Tol. 4H
Lager:
35.46 CHF
HSSE Maschinengewindebohrer Form B - M 2 x 0,4 - DIN 371 - Toleranz ISO1-4H

DIN 371

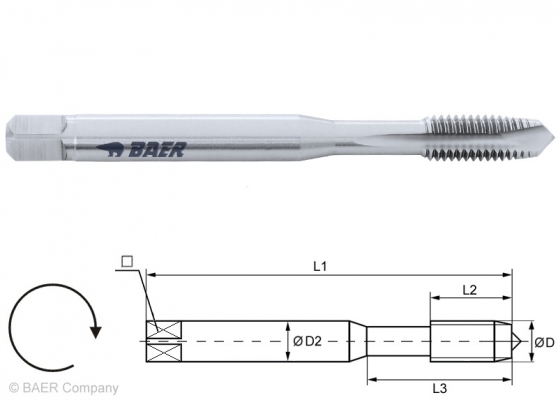

Baumaße:
D: M 2 x 0.4
L1: 45 mm
L2: 7 mm
L3: 11 mm
D2: 2.8 mm
: 2.1 mm

Feine Toleranzklasse 4H für Gewindeverbindungen mit wenig Spiel.
Gewindebohrer für die Maschinenbetätigung und Durchgangsloch.
Durch den Schälanschnitt wird der Span in Bohrrichtung geleitet.

Kernloch: 1,6 mm Bild Lochtyp: https://media.baer.tools/media/vector/86/08/96/durchgangsloch.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/89/22/a4/gewindebohrer_gerade_nuten_schaelanschnitt.svg
1.6 mm Durchgangsloch
bis 2,5 x D		 HSSE
blank		 bis 900 N/mm²
27,1 HRC		 Form B

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
4-5 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung ISO1/4H


Anwendung:
gut zerspanbare Werkstoffe bis 900 N/mm²
unlegierte und niedriglegierte Stähle
Baustähle, Einsatzstähle, Kohlenstoffstähle
Kugelgraphitguß, Temperguß
Aluminium und langspanende Aluminiumlegierungen
Kupfer, langspanende Kupferlegierungen und Messing

Anwendung - Beispielmaterialien:

Magnetweicheisen, Baustähle, Einsatzstähle, Automatenstähle Schnittge-
schwindigkeit
vc in m/min		   Kugelgraphitguß, Temperguß Schnittge-
schwindigkeit
vc in m/min		   Reinaluminium,  Aluminiumguß- und Knetlegierungen Si<5% (langspanend) Schnittge-
schwindigkeit
vc in m/min
1.1013 RFe100 18 - 20   EN-JS-1030 EN-GJS-400-15 (GGG40) 10 - 12   Al99,5 EN AW-1050 15 - 20
1.0050 St 50-2 15 - 18   EN-JS-1070 EN-GJS-700-2 (GGG70) 10 - 12   1.0503 EN AW-6060 15 - 20
1.5919 15CrNi6 15 - 18   EN-JM-1010 EN-GJMW-350-4 (GTW-35) 10 - 12   1.7218 EN AW-7022 15 - 20
1.07155 9SMnPb28 18 -20   EN-JM-1140 EN-GJMB-450-6 (GTS-45) 10 - 12   1.6511 EN AC-51300 15 - 20

Kupferlegierung, Messing (langspanend) Schnittge-
schwindigkeit
vc in m/min		   Reintitan, Reinnickel Schnittge-
schwindigkeit
vc in m/min
E-Cu 57 EN CW400A 8 - 10   3.7024 Ti99.5 6 - 8
CuZn37 EN CW 508 L (Ms58) 8 - 10   3.7034 Ti99.7 6 - 8
        1.3911 RNi24 8 - 10
        1.3926 RNi12 8 - 10
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.
