HSSE Maschinengewindebohrer Form B - M 5 x 0.8 - DIN 371 - Tol. 4H

HSSE Maschinengewindebohrer Form B - M 5 x 0.8 - DIN 371 - Tol. 4H
Artikel-Nr: 110420005
Details: HSSE Maschinengewindebohrer Form B - M 5 x 0.8 - DIN 371 - Tol. 4H
Lager:
32.65 CHF
HSSE Maschinengewindebohrer Form B - M 5 x 0,8 - DIN 371 - Toleranz ISO1-4H

DIN 371

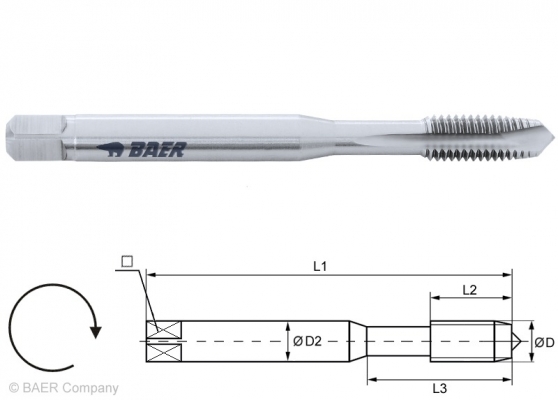

Baumaße:
D: M 5 x 0.8
L1: 70 mm
L2: 14 mm
L3: 24.5 mm
D2: 6 mm
: 4.9 mm

Feine Toleranzklasse 4H für Gewindeverbindungen mit wenig Spiel.
Gewindebohrer für die Maschinenbetätigung und Durchgangsloch.
Durch den Schälanschnitt wird der Span in Bohrrichtung geleitet.


Kernloch: 1,6 mm Bild Lochtyp: https://media.baer.tools/media/vector/86/08/96/durchgangsloch.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/89/22/a4/gewindebohrer_gerade_nuten_schaelanschnitt.svg
4.2 mm Durchgangsloch
bis 2,5 x D		 HSSE
blank		 bis 900 N/mm²
27,1 HRC		 Form B

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
4-5 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung ISO1/4H



Anwendung:
gut zerspanbare Werkstoffe bis 900 N/mm²
unlegierte und niedriglegierte Stähle
Baustähle, Einsatzstähle, Kohlenstoffstähle
Kugelgraphitguß, Temperguß
Aluminium und langspanende Aluminiumlegierungen
Kupfer, langspanende Kupferlegierungen und Messing

Anwendung - Beispielmaterialien:

Magnetweicheisen, Baustähle, Einsatzstähle, Automatenstähle Schnittge-
schwindigkeit
vc in m/min		   Kugelgraphitguß, Temperguß Schnittge-
schwindigkeit
vc in m/min		   Reinaluminium,  Aluminiumguß- und Knetlegierungen Si<5% (langspanend) Schnittge-
schwindigkeit
vc in m/min
1.1013 RFe100 18 - 20   EN-JS-1030 EN-GJS-400-15 (GGG40) 10 - 12   Al99,5 EN AW-1050 15 - 20
1.0050 St 50-2 15 - 18   EN-JS-1070 EN-GJS-700-2 (GGG70) 10 - 12   1.0503 EN AW-6060 15 - 20
1.5919 15CrNi6 15 - 18   EN-JM-1010 EN-GJMW-350-4 (GTW-35) 10 - 12   1.7218 EN AW-7022 15 - 20
1.07155 9SMnPb28 18 -20   EN-JM-1140 EN-GJMB-450-6 (GTS-45) 10 - 12   1.6511 EN AC-51300 15 - 20

Kupferlegierung, Messing (langspanend) Schnittge-
schwindigkeit
vc in m/min		   Reintitan, Reinnickel Schnittge-
schwindigkeit
vc in m/min
E-Cu 57 EN CW400A 8 - 10   3.7024 Ti99.5 6 - 8
CuZn37 EN CW 508 L (Ms58) 8 - 10   3.7034 Ti99.7 6 - 8
        1.3911 RNi24 8 - 10
        1.3926 RNi12 8 - 10
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.

Wir empfehlen passend oder als Alternative
