HSSE Maschinengewindebohrer Form B - MF 9 x 0.75 - LINKS - DIN 374

HSSE Maschinengewindebohrer Form B - MF 9 x 0.75 - LINKS - DIN 374
HSSE Maschinengewindebohrer Form B - MF 9 x 0.75 - LINKS - DIN 374
Artikel-Nr: 120402012
Details: HSSE Maschinengewindebohrer Form B - MF 9 x 0.75 - LINKS - DIN 374
Lager:
36.11 CHF

HSSE Maschinengewindebohrer Form B - MF 9 x 0,75 - LINKS - DIN 374

DIN 374

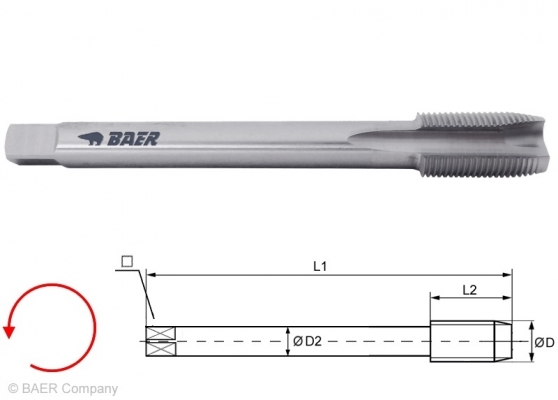

Baumaße:
D: MF 9 x 0,75
L1: 80 mm
L2: 19 mm
D2: 7,0 mm
VK: 5,5 mm

Linksgewinde (Zudrehen gegen den Uhrzeigersinn)
Gewindebohrer für die Maschinenbetätigung und Durchgangsloch.
Durch den Schälanschnitt wird der Span in Bohrrichtung geleitet.


Kernloch: 2,65 mm Bild Lochtyp: https://media.baer.tools/media/vector/86/08/96/durchgangsloch.svg Bild Material: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/89/22/a4/gewindebohrer_gerade_nuten_schaelanschnitt.svg
8.2 mm Durchgangsloch
bis 4 x D
HSSE
blank
bis 900 N/mm²
27,1 HRC
Form B mit Schälanschnitt



Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg Toleranz: ISO2/6H
4-5 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung ISO2/6H




Anwendung:
gut zerspanbare Werkstoffe bis 900 N/mm²
unlegierte und niedriglegierte Stähle

Anwendung - Beispielmaterialien:

Baustahl unlegiert Schnittge-
schwindigkeit
vc in m/min
  Automatenstahl Schnittge-
schwindigkeit
vc in m/min
  Stahlguss Schnittge-
schwindigkeit
vc in m/min
1.0037 St 37-2 5 - 12   1.0718 9 SMnPb 28 5 - 12   1.0420 GS-38 8 - 15
1.0044 St 44-2 5 - 12   1.0721 10 S 20  5 - 15   1.1120 GS-20 Mn 5 5 - 15
1.0039 S 235JRG1+CR 5 - 12   1.0736 9 SMn 36 5 - 12   1.5633 GS-24 Ni 8 5 - 12
1.0060 St 60-2 5 - 10   1.0726 35 S 20 5 - 10   1.7379 GS-18 CrMo 9 10 5 - 12

Baustahl legiert Schnittge-
schwindigkeit
vc in m/min

1.5415 15 Mo 3 5 - 12
1.5622 14 Ni 6 5 - 10
1.7335 13 CrMo 4 4 5 - 10
1.7715 14 MoV 6 3 5 - 10

Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.
