HSSE Maschinenmuttergewindebohrer M 22 x 2.5 - DIN 357

HSSE Maschinenmuttergewindebohrer M 22 x 2.5 - DIN 357
Artikel-Nr: 110901012
Details: HSSE Maschinenmuttergewindebohrer M 22 x 2.5 - DIN 357
Lager:
100.86 CHF
HSSE Maschinenmuttergewindebohrer M 22 x 2,5

DIN 357

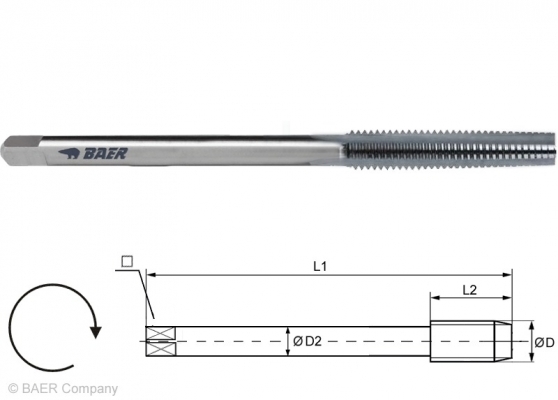

Baumaße:
D: M 22 x 2,5
L1: 280 mm
L2: 80 mm
D2: 18mm
VK: 14,5 mm

Maschinen-Muttergewindebohrer für Durchgangloch mit langem Überlaufschaft
zur Aufnahme mehrerer geschnittener Muttern. Für Gewindetiefe
bis 1,0 D auch für Gewindeschneiden an schwer zugänglichen Stellen geeignet.


Kernloch: 2,5 mm Bild Lochtyp: https://media.baer.tools/media/vector/86/08/96/durchgangsloch.svg Bild Material: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg
19.5 mm für Durchgangsloch
bis 1 x D		 HSSE
blank		 bis 800 N/mm²
22,2 HRC		 langer Anschnitt
gerade genutet

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg Toleranz: ISO2/6H
spezial Anschnitt Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung ISO2/6H


Anwendung:
für allgemeinen Einsatz
gut zerspanbare Werkstoffe bis 800 N/mm²
unlegierte und niedriglegierte Stähle

Anwendung - Beispielmaterialien:

Kaltfließpresstähle, Baustähle, Automatenstähle Schnittge-
schwindigkeit
vc in m/min		   Baustähle, Einsatzstähle, Stahlguss
unter 800 N/mm²		 Schnittge-
schwindigkeit
vc in m/min		   Kupfer-Zink-Legierungen (Messing, langspannend) Schnittge-
schwindigkeit
vc in m/min
1.1132 Cq15 4 - 20   1.0070 E360 (St70-2) 3 - 15   EN CW 508 L CuZn37 (Ms63) 7 - 30
1.0037 S235JR (St37-2) 4 - 20   1.7131 16MnCr5 3 - 15
1.0722 12SPb20 4 - 20   1.7218 GS-25CrMo4 3 - 15

Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.
