HSSE Maschinenmuttergewindebohrer M 3 x 0.5 - DIN 357

HSSE Maschinenmuttergewindebohrer M 3 x 0.5 - DIN 357
Artikel-Nr: 110901001
Details: HSSE Maschinenmuttergewindebohrer M 3 x 0.5 - DIN 357
Lager:
19.57 CHF
HSSE Maschinenmuttergewindebohrer M 3 x 0,5

DIN 357

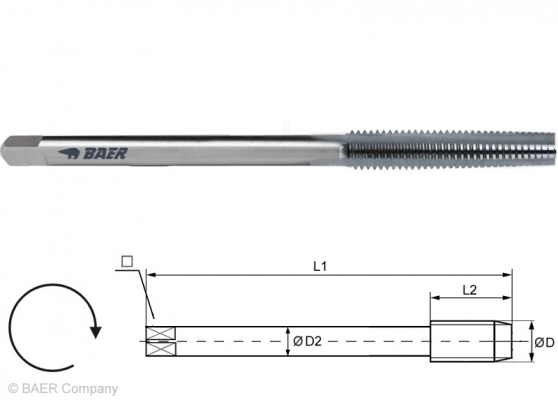

Baumaße:
D: M 3 x 0,5
L1: 70 mm
L2: 22 mm
D2: 2,2 mm
VK: 2,1 mm

Maschinen-Muttergewindebohrer für Durchgangloch mit langem Überlaufschaft
zur Aufnahme mehrerer geschnittener Muttern. Für Gewindetiefe
bis 1,0 D auch für Gewindeschneiden an schwer zugänglichen Stellen geeignet.

Kernloch: 2,5 mm Bild Lochtyp: https://media.baer.tools/media/vector/86/08/96/durchgangsloch.svg Bild Material: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg
2.5 mm für Durchgangsloch
bis 1 x D		 HSSE
blank		 bis 800 N/mm²
22,2 HRC		 langer Anschnitt
gerade genutet

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg Toleranz: ISO2/6H
spezial Anschnitt Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung ISO2/6H


Anwendung:
für allgemeinen Einsatz
gut zerspanbare Werkstoffe bis 800 N/mm²
unlegierte und niedriglegierte Stähle

Anwendung - Beispielmaterialien:

Kaltfließpresstähle, Baustähle, Automatenstähle Schnittge-
schwindigkeit
vc in m/min		   Baustähle, Einsatzstähle, Stahlguss
unter 800 N/mm²		 Schnittge-
schwindigkeit
vc in m/min		   Kupfer-Zink-Legierungen (Messing, langspannend) Schnittge-
schwindigkeit
vc in m/min
1.1132 Cq15 4 - 20   1.0070 E360 (St70-2) 3 - 15   EN CW 508 L CuZn37 (Ms63) 7 - 30
1.0037 S235JR (St37-2) 4 - 20   1.7131 16MnCr5 3 - 15
1.0722 12SPb20 4 - 20   1.7218 GS-25CrMo4 3 - 15

Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.

Wir empfehlen passend oder als Alternative
