HSSE-PM-TIN Former M 6 x 1.0 - DIN 371 mit Schmiernut

HSSE-PM-TIN Former M 6 x 1.0 - DIN 371 mit Schmiernut
HSSE-PM-TIN Former M 6 x 1.0 - DIN 371 mit Schmiernut
Artikel-Nr: 111104007
Details: HSSE-PM-TIN Former M 6 x 1.0 - DIN 371 mit Schmiernut
Lager:
72.86 CHF
HSSE-PM-TIN Maschinengewindeformer M 6 x 1,0 - DIN 371 mit Schmiernut

DIN 371

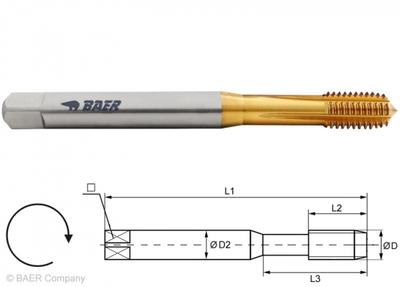

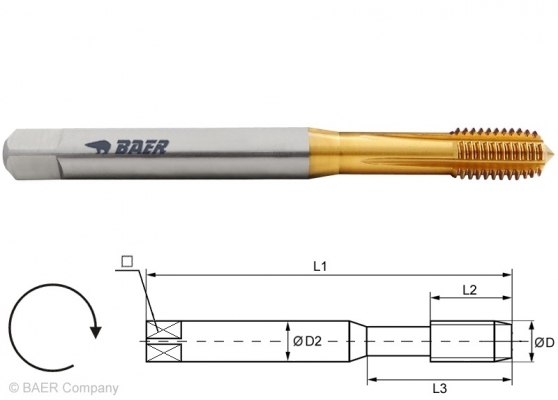

Baumaße:
D: M 6 x 1.0
L1: 80 mm
L2: 16 mm
L3: 29 mm
D2: 6.0 mm
VK: 4.9 mm


Vorteile:
- Es fallen keine Späne an
- Bis zu 20-fach höhere Standzeit (im Vergleich zu Gewindebohrern)
- Gleichzeitig für Durchgangloch und Sackloch
- Breite Werkstoffpalette kann bearbeitet werden
- Ein Verschneiden des Gewindes ist unmöglich
- Keine Steigungs- oder Flankenwinkelfehler
- Sehr hohe Lehrenhaltigkeit
- Höhere Festigkeit des Aufnahmegewindes durch Materialverformung
   bzw. nicht unterbrochenen Faserverlauf
- Höhere Oberflächengüte
- Viel höhere Schnittgeschwindigkeit

In dieser Variante mit verbesserter Geometrie, um eine optimale Bearbeitung von möglichst
vielen Materialien zu erreichen. Durch das Grundmaterial HSSE Pulvermetall erhöht zusätzlich die Härte
und die Zähigkeit des Gewindeformers. Die Schmiernuten sorgen für die nötige Schmierung bis zu Tiefen von 3,0 D.
Bitte beachten Sie genügend Schnittgeschwindigkeit zu erreichen, sodass das
Material optimal plastifizieren kann - ausschließlich für die Maschinenbetätigung.
Die TIN-Beschichtung (Titan-Nitrid – goldgelbe Farbe) erhöht die Oberflächenhärte (ca. 2300 HV) und
Gleiteigenschaften, daraus resultieren eine höhere Schnittleistung und Standzeit.


Kernloch: 1,85 mm Bild Lochtyp: https://media.baer.tools/media/vector/19/52/9d/durchgangsloch_und_sackloch.svg Bild Material: https://media.baer.tools/media/vector/0e/86/6e/gewindebohrer_beschichtung_tin.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg
5.55 mm Durchgangs-
und Sackloch bis 3,0 x D
HSSE-PM
TIN
bis 1200 N/mm²
37,1 HRC



Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg Toleranz: ISO2/6HX
2-3 Gänge Außenkühlung und -Schmierung ISO2/6HX

Anwendung:
Stähle bis 1200 N/mm²
Rostfreie Stähle bis 1000 N/mm²
Aluminiumguss- und Knetlegierungen Si <10% (mittlere Spanlänge)
Kupfer, Kupferlegierungen und Messing (langspanend)
Reinnickel und Nickellegierungen bis 1000 N/mm²

Anwendung - Beispielmaterialien:

Baustahle, Einsatzstähle Schnittge-
schwindigkeit
vc in m/min
  Legierte Stähle, Vergütungsstähle Schnittge-
schwindigkeit
vc in m/min
  Rostfreier Stahl (ferritisch, autenitisch, martensitisch) Schnittge-
schwindigkeit
vc in m/min
1.0050 St 50-2 40 - 45   1.0511 C40 35 - 40   1.4105 X6CrMoS17 15 - 20
1.0718 11SMnPb30 40 - 45   1.1269 Ck85  35 - 40   1.4301 X5CrNi18-10 (V2A) 15 - 20
1.7131 16MnCr5 40 - 45   1.7043 38Cr4 15 - 20   1.4571 X6CrNiMoTi17-12-2 (V4A) 15 - 20
1.7320 20MoCr3 35 - 45   1.2344 X40CrMoV5-1 30 - 35   1.4125 X105CrMo17 15 - 20

Reinaluminium,  Aluminiumguß- und Knetlegierungen Si<10% (mittlere Spanlänge) Schnittge-
schwindigkeit
vc in m/min
  Kupferlegierung, Messing (langspanend) Schnittge-
schwindigkeit
vc in m/min
  Reinnickel und Nickellegierung Schnittge-
schwindigkeit
vc in m/min

3.0205 Al99 40 - 45   2.0060 E-Cu 57 40 - 45   1.3926 RNi12 10 - 15
3.3315 AlMg5 40 - 45   2.0321 CuZn37 (Ms58) 40 - 45   2.4668 NiCr19Fe19NbMo (Inconel 718) 5 - 10
3.1645 AlCuMgPb 40 - 45   2.1020 CuSn6 40 - 45   2.4630 Ni-Cr20Ti
(Nimonic 75)
5 - 10
3.2373 G-AlSi9Mg 35 - 40           2.4665 NiCr22Fe18Mo (Hastelloy X) 5 - 10
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..

Schneidöl oder Emulsion werden empfohlen.
