HSSE-TIN Maschinengewindebohrer Form B - MF 12 x 1.5 - DIN 374 Aluminium

HSSE-TIN Maschinengewindebohrer Form B - MF 12 x 1.5 - DIN 374 Aluminium
HSSE-TIN Maschinengewindebohrer Form B - MF 12 x 1.5 - DIN 374 Aluminium
Artikel-Nr: 120407007
Details: HSSE-TIN Maschinengewindebohrer Form B - MF 12 x 1.5 - DIN 374 Aluminium
Lager:
69.29 CHF
HSSE-TIN Maschinengewindebohrer Form B - MF 12 x 1,5 - DIN 374

DIN 374

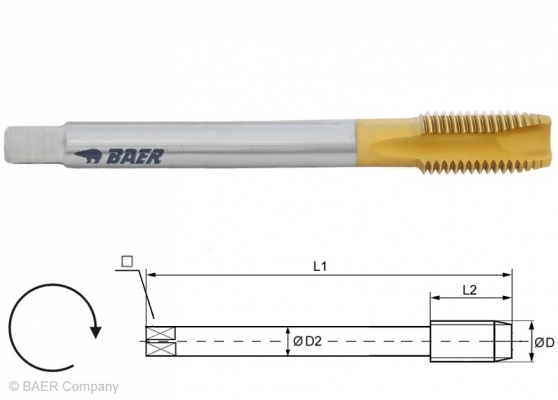

Baumaße:
D: MF 12 x 1,5
L1: 100 mm
L2: 22 mm
D2: 9,0 mm
VK: 7,0 mm

Die Geometrie, das Grundmaterial und die Beschichtung dieses Gewindebohrers sind
besonders für die Zerspanung von Leichtmetallen konzipiert.
Die TIN-Beschichtung (Titan-Nitrid – goldgelbe Farbe) erhöht die Oberflächenhärte (ca. 2300 HV) und
Gleiteigenschaften, daraus resultieren eine höhere Schnittleistung und Standzeit.
Gewindebohrer für die Maschinenbetätigung und Durchgangsloch.
Durch den Schälanschnitt wird der Span in Bohrrichtung geleitet.


Kernloch: 5,2 mm Bild Lochtyp: https://media.baer.tools/media/vector/86/08/96/durchgangsloch.svg Bild Material: https://media.baer.tools/media/vector/0e/86/6e/gewindebohrer_beschichtung_tin.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/89/22/a4/gewindebohrer_gerade_nuten_schaelanschnitt.svg
10.5 mm Durchgangsloch
bis 2,5 x D
HSSE
TIN
bis 1300 N/mm²
41 HRC
Form B



Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg Toleranz: ISO2/6H
4-5 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung ISO2/6H


Anwendung:
Schwer zerspanbare Werkstoffe bis maximal 1300 N/mm²
Legierte Vergütungsstähle, Kugelgraphitguß, Temperguß
Reinaluminium, Aluminiumguß- und Knetlegierungen Si<5% (langspanend)
Reinkupfer, Kupferlegierungen und Messing (langspanend)

Anwendung - Beispielmaterialien:

Baustahle, Einsatzstähle Schnittge-
schwindigkeit
vc in m/min
  Legierte Stähle, Vergütungsstähle Schnittge-
schwindigkeit
vc in m/min
  Rostfreier Stahl (ferritisch, autenitisch, martensitisch) Schnittge-
schwindigkeit
vc in m/min
1.0037 St 37-2 15 - 45   1.7225 42CrMo4 5 - 25   1.4105 X6CrMoS17 4 - 18
1.0718 11SMnPb30 15 - 45   1.2067 102Cr6  5 - 25   1.4301 X5CrNi18-10 (V2A) 2 - 10
1.7131 16MnCr5 10 - 40   1.7228 50CrMo4 4 - 18   1.4571 X6CrNiMoTi17-12-2 (V4A) 2 - 10
1.7320 20MoCr3 5 - 25   1.2767 X45NiCrMo4 4 - 18

Kugelgraphitguß, Temperguß Schnittge-
schwindigkeit
vc in m/min
  Reinaluminium,  Aluminiumguß- und Knetlegierungen Si<5% (langspanend) Schnittge-
schwindigkeit
vc in m/min
  Kupferlegierung, Messing (langspanend) Schnittge-
schwindigkeit
vc in m/min

EN-JS-1030 EN-GJS-400-15 (GGG40) 5 - 15   Al99,5 EN AW-1050 10 - 20   E-Cu 57 EN CW400A 10 - 40
EN-JS-1070 EN-GJS-700-2 (GGG70) 5 - 15   AlMgSi
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..

Schneidöl oder Emulsion werden empfohlen.
