HSSE-TiAlN Gewindebohrer Form B - G 7/8 x 14 - DIN 5156 Edelstahl

HSSE-TiAlN Gewindebohrer Form B - G 7/8 x 14 - DIN 5156 Edelstahl
HSSE-TiAlN Gewindebohrer Form B - G 7/8 x 14 - DIN 5156 Edelstahl
Artikel-Nr: 130405007
Details: HSSE-TiAlN Gewindebohrer Form B - G 7/8 x 14 - DIN 5156 Edelstahl
Lager:
220.20 CHF
HSSE-TiAlN Maschinengewindebohrer Form B - G (BSP) 7/8 x 14 - DIN 5156 Edelstahl

DIN 5156

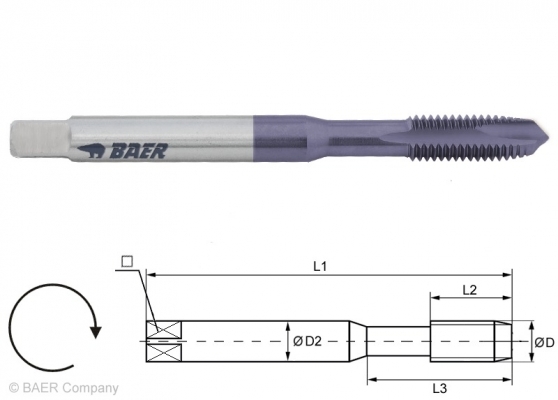

Baumaße:
D: G (BSP) 7/8 x 14
L1: 150 mm
L2: 28 mm
D2: 22 mm
VK: 18 mm

Die Geometrie, das Grundmaterial und die Beschichtung dieses Gewindebohrers sind
besonders für die Zerspanung von Edelstählen konzipiert.
Die TiCN-Beschichtung (Titancarbonnitrid – grauviolett Farbe) erhöht die Oberflächenhärte (ca. 3000 HV) und
Gleiteigenschaften (Reibungskoeffizient: 0,3), daraus resultieren eine höhere Schnittleistung und Standzeit.
Gewindebohrer für die Maschinenbetätigung und Durchgangsloch.
Durch den Schälanschnitt wird der Span in Bohrrichtung geleitet.

Kernloch: 8,8 mm Bild Lochtyp: https://media.baer.tools/media/vector/86/08/96/durchgangsloch.svg Bild Material: https://media.baer.tools/media/vector/1c/ec/93/gewindebohrer_beschichtung_tialn.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/89/22/a4/gewindebohrer_gerade_nuten_schaelanschnitt.svg
28.25 mm Durchgangsloch
bis 2,5 x D
HSSE
TiAlN
bis 1300 N/mm²
41 HRC
Form B

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
4-5 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung ISO2/6H


Anwendung:
Edelstähle, Rostfreie Stähle, INOX, V2A, V4A
Schwer zerspanbare Werkstoffe bis maximal 1200 N/mm²
Legierte Vergütungsstähle, Kugelgraphitguß, Temperguß
Aluminiumguß- und Knetlegierungen Si<5% (langspanend)
Kupferlegierungen und Messing (langspanend)

Anwendung - Beispielmaterialien:

Rostfreier Stahl (ferritisch, austenitisch, martensitisch) Schnittge-
schwindigkeit
vc in m/min
  Baustahle, Einsatzstähle Schnittge-
schwindigkeit
vc in m/min
  Legierte Stähle, Vergütungsstähle Schnittge-
schwindigkeit
vc in m/min
1.4104 X14CrMoS17 10 - 12   1.0050 St50-2 30 - 35   1.8515 31CrMo12 5 - 10
1.4301 X5CrNi18-10 (V2A) 10 - 12   1.0401 C15  25 - 30   1.0503 C45 25 - 30
1.4571 X6CrNiMoTi17-12-2 (V4A) 10 - 12   1.7147 20MnCr5 30 - 35   1.7218 25CrMo4 5 - 25
1.4005 X12CrS13 6 - 8   1.5919 15CrNi6 30 - 35   1.6511 36CrNiMo4 5 - 25

Kugelgraphitguß, Temperguß Schnittge-
schwindigkeit
vc in m/min
  Reinaluminium,  Aluminiumguß- und Knetlegierungen Si<5% (langspanend) Schnittge-
schwindigkeit
vc in m/min
  Kupferlegierung, Messing (langspanend) Schnittge-
schwindigkeit
vc in m/min

EN-JS-1030 EN-GJS-400-15 (GGG40) 20 - 25   Al99,5 EN AW-1050 30 - 40   E-Cu 57 EN CW400A 15 - 18
EN-JS-1070 EN-GJS-700-2 (GGG70) 20 - 25   AlMgSi EN AW-6060 30 - 40   CuZn37 EN CW 508 L (Ms58) 15 - 18
EN-JM-1010 EN-GJMW-350-4 (GTW-35) 20 - 25   AlZn5Mg3Cu EN AW-7022 30 - 40
EN-JM-1140 EN-GJMB-450-6 (GTS-45) 20 - 25   AlMg5 EN AC-51300 15 - 18
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..

Schneidöl oder Emulsion werden empfohlen.
