HSSE-TiAlN Maschinengewindebohrer Form B - M 3 x 0.5 - DIN 371 Aluminium

HSSE-TiAlN Maschinengewindebohrer Form B - M 3 x 0.5 - DIN 371 Aluminium
Artikel-Nr: 110407001
Details: HSSE-TiAlN Maschinengewindebohrer Form B - M 3 x 0.5 - DIN 371 Aluminium
Lager:
41.73 CHF
HSSE-TiAlN Maschinengewindebohrer Form B - M 3 x 0,5 - DIN 371 Leichtmetalle

DIN 371

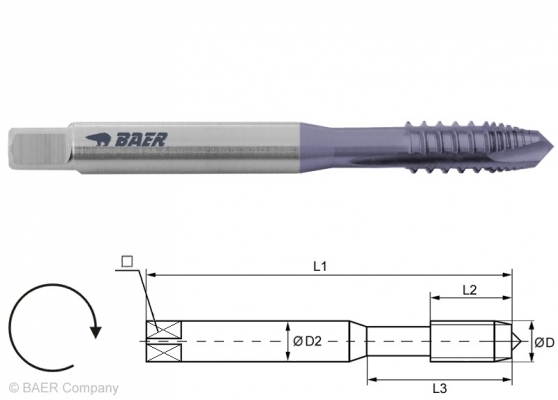

Baumaße:
D: M 3 x 0.5
L1: 56 mm
L2: 10 mm
D2: 3.5 mm
: 2.7 mm

Die Geometrie, das Grundmaterial und die Beschichtung dieses Gewindebohrers sind
besonders für die Zerspanung von Leichtmetallen konzipiert.
Die TiH1-Beschichtung (grauviolett Farbe) erhöht die Oberflächenhärte (ca. 3000 HV) und
Gleiteigenschaften (Reibungskoeffizient: 0,2), daraus resultieren eine höhere Schnittleistung und Standzeit.
Gewindebohrer für die Maschinenbetätigung und Durchgangsloch.
Durch den Schälanschnitt wird der Span in Bohrrichtung geleitet.

Kernloch: 2,5 mm Bild Lochtyp: https://media.baer.tools/media/vector/86/08/96/durchgangsloch.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/89/22/a4/gewindebohrer_gerade_nuten_schaelanschnitt.svg
2.5 mm Durchgangsloch
bis 2,5 x D
HSSE
TiAlN
bis 700 N/mm² Form B

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
4-5 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung ISO2/6H


Anwendung:
Magnetweicheisen
Reinaluminium, Aluminiumguß- und Knetlegierungen Si<5% (langspanend)
Reinkupfer, Kupferlegierungen und Messing (langspanend)

Anwendung - Beispielmaterialien:

Reinaluminium,  Aluminiumguß- und Knetlegierungen Si<5% (langspanend) Schnittge-
schwindigkeit
vc in m/min
  Reinkupfer, Kupferlegierung, Messing (langspanend) Schnittge-
schwindigkeit
vc in m/min
  Magnetweicheisen Schnittge-
schwindigkeit
vc in m/min
Al99,5 EN AW-1050 30 - 40   2.0060 E-Cu57 15 - 18   1.1014 RFe80 30 -35
AlMgSi EN AW-6060 30 - 40   2.0855 CuNi2Si 15 - 18
AlZn5Mg3Cu EN AW-7022 30 - 40   2.0360 CuZn40 15 - 18
AlMg5 EN AC-51300 30 - 40   2.1020 CuSn6 15 - 18
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..

Schneidöl oder Emulsion werden empfohlen.
