HSSE-TiCN Maschinengewindebohrer Form C - MF 14 x 1.5 - DIN 374 - Messing kurzspanend

HSSE-TiCN Maschinengewindebohrer Form C - MF 14 x 1.5 - DIN 374 - Messing kurzspanend
Artikel-Nr: 120509010
Details: HSSE-TiCN Maschinengewindebohrer Form C - MF 14 x 1.5 - DIN 374 - Messing kurzspanend
Lager:
96.75 CHF
HSSE Maschinengewindebohrer Messing kurzspanend - Form C - MF 14 x 1,5

DIN 374

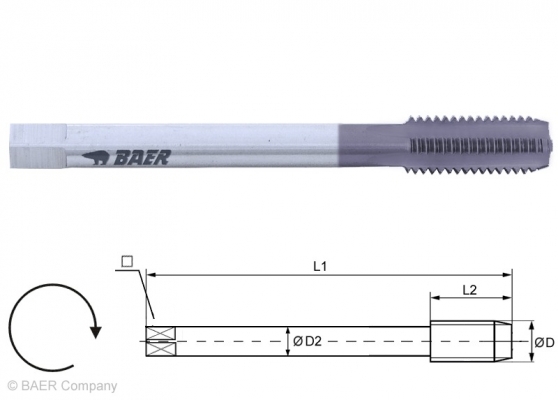

Baumaße:
D: MF 14 x 1.5
L1: 100 mm
L2: 22 mm
D2: 11.0 mm
VK: 9.0 mm

Gewindebohrer für die Maschinenbetätigung und Durchgangsloch und Sackloch.
Durch die Schneidgeometrie und die Oberflächenbehandlung besonders für die Anwendung
in Kupferlegierungen (kurzspanend) und Messing (kurzspanend) geeignet.

TiCN Beschichtung:
Die TiCN-Beschichtung (Titancarbonnitrid – grauviolett Farbe) erhöht die Oberflächenhärte (ca. 3000 HV) und
Gleiteigenschaften (Reibungskoeffizient: 0,3), daraus resultieren eine höhere Schnittleistung und Standzeit.


Kernloch: 5,5 mm Bild Lochtyp: https://media.baer.tools/media/vector/19/52/9d/durchgangsloch_und_sackloch.svg Bild Material: https://media.baer.tools/media/vector/1c/ec/93/gewindebohrer_beschichtung_tialn.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg
12.5 mm Durchgangs- und Sackloch
bis 2,5 x D		 HSSE
TiCN		 bis 900 N/mm²
27,1 HRC		 Form C gerade genutet



Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg Toleranz: ISO2/6H
2-3 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung ISO2/6H



Anwendung:
Messing kurzspanend

Anwendung - Beispielmaterialien:

Kupfer-Zinn-Legierung (Messing) kurzspanend Schnittge-
schwindigkeit
vc in m/min
2.0401 CuZn39Pb3 (Ms58) 18 - 20
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.
