HSSG Einschnittgewindebohrer Form C - BSF 1/4 x 26

HSSG Einschnittgewindebohrer Form C - BSF 1/4 x 26
HSSG Einschnittgewindebohrer Form C - BSF 1/4 x 26
Artikel-Nr: 220101002
Details: HSSG Einschnittgewindebohrer Form C - BSF 1/4 x 26
Lager:
7.78 CHF
HSSG Einschnittgewindebohrer BSF 1/4 x 26

DIN 2184

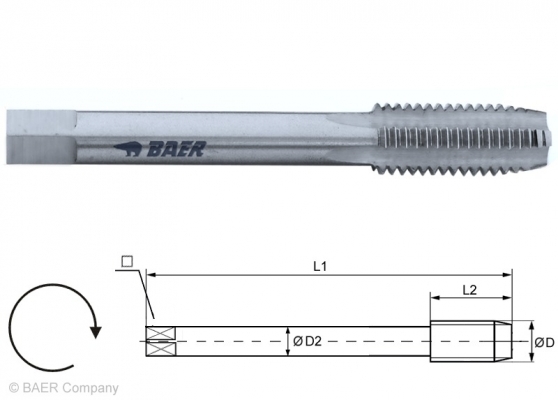

Baumaße:
D: BSF 1/4 x 26
L1: 56 mm
L2: 19 mm
D2: 6 mm
VK: 4,9 mm


Kernloch: 3,9 mm Bild Lochtyp: https://media.baer.tools/media/vector/19/52/9d/durchgangsloch_und_sackloch.svg Bild Material: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg
5.3 mm für Durchgangs- und Sacklöcher
bis 1,5 x D
Mat.: HSSG
blank
bis 900 N/mm²
27,1 HRC
Form C
gerade genutet

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg Toleranz: mittel
Anschnitt:
3-4 Gänge
Spanabfuhr
(siehe Abb.)
Außenkühlung
und -schmierung
Mittel / middle


Anwendung:
gut zerspanbare Werkstoffe bis 800 N/mm²
unlegierte und niedriglegierte Stähle

Anwendung - Beispielmaterialien:

Baustahl unlegiert Schnittge-
schwindigkeit
vc in m/min
  Automatenstahl Schnittge-
schwindigkeit
vc in m/min
  Stahlguss Schnittge-
schwindigkeit
vc in m/min
1.0037 St 37-2 5 - 12   1.0718 9 SMnPb 28 5 - 12   1.0420 GS-38 8 - 15
1.0044 St 44-2 5 - 12   1.0721 10 S 20  5 - 15   1.1120 GS-20 Mn 5 5 - 15
1.0039 S 235JRG1+CR 5 - 12   1.0736 9 SMn 36 5 - 12   1.5633 GS-24 Ni 8 5 - 12
1.0060 St 60-2 5 - 10   1.0726 35 S 20 5 - 10   1.7379 GS-18 CrMo 9 10 5 - 12

Baustahl legiert Schnittge-
schwindigkeit
vc in m/min

1.5415 15 Mo 3 5 - 12
1.5622 14 Ni 6 5 - 10
1.7335 13 CrMo 4 4 5 - 10
1.7715 14 MoV 6 3 5 - 10
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..

Schneidöl oder Emulsion werden empfohlen.
