HSSG Einschnittgewindebohrer Form D - M 14 x 2.0

HSSG Einschnittgewindebohrer Form D - M 14 x 2.0
Artikel-Nr: 110101011
Details: HSSG Einschnittgewindebohrer Form D - M 14 x 2.0
Lager:
13.51 CHF
HSSG Einschnittgewindebohrer Form D - M 14 x 2,0

DIN 352

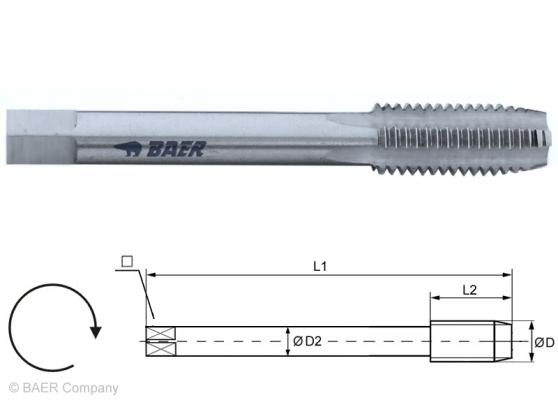

Baumaße:
D: M 14 x 2,0
L1: 80mm
L2: 30mm
D2: 11,0mm
: 9,0mm

Effiziente Herstellung von Innengewinden.
Durch die kurze Bauform eignet sich dieser Maschinengewindebohrer,
neben der Maschinenbetätigung, auch für den Einsatz per Hand.

Kernloch: 4 mm Bild Lochtyp: https://media.baer.tools/media/vector/19/52/9d/durchgangsloch_und_sackloch.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg
12,0 mm Durchgangs- und Sackloch
bis 2 x D		 HSSG
blank		 bis 800 N/mm²
22,2 HRC		 Form D

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
3-4 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung ISO2/6H


Anwendung:
gut zerspanbare Werkstoffe bis 800 N/mm²
unlegierte und niedriglegierte Stähle

Anwendung - Beispielmaterialien:

Baustahl unlegiert Schnittge-
schwindigkeit
vc in m/min		   Automatenstahl Schnittge-
schwindigkeit
vc in m/min		   Stahlguss Schnittge-
schwindigkeit
vc in m/min
1.0037 St 37-2 5 - 12   1.0718 9 SMnPb 28 5 - 12   1.0420 GS-38 8 - 15
1.0044 St 44-2 5 - 12   1.0721 10 S 20  5 - 15   1.1120 GS-20 Mn 5 5 - 15
1.0039 S 235JRG1+CR 5 - 12   1.0736 9 SMn 36 5 - 12   1.5633 GS-24 Ni 8 5 - 12
1.0060 St 60-2 5 - 10   1.0726 35 S 20 5 - 10   1.7379 GS-18 CrMo 9 10 5 - 12

Baustahl legiert Schnittge-
schwindigkeit
vc in m/min
1.5415 15 Mo 3 5 - 12
1.5622 14 Ni 6 5 - 10
1.7335 13 CrMo 4 4 5 - 10
1.7715 14 MoV 6 3 5 - 10
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.
