HSSG Maschinengewindebohrer Form C - UN 1.5/16 x 8

HSSG Maschinengewindebohrer Form C - UN 1.5/16 x 8
HSSG Maschinengewindebohrer Form C - UN 1.5/16 x 8
Artikel-Nr: 180501005
Details: HSSG Maschinengewindebohrer Form C - UN 1.5/16 x 8
Lager:
122.80 CHF

HSSG Maschinengewindebohrer - Form C - UN 1.5/16 x 8

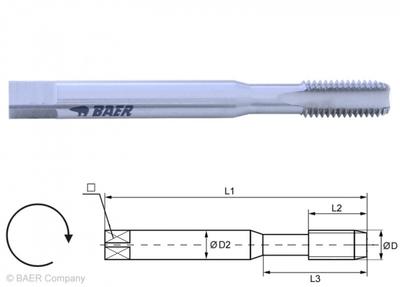

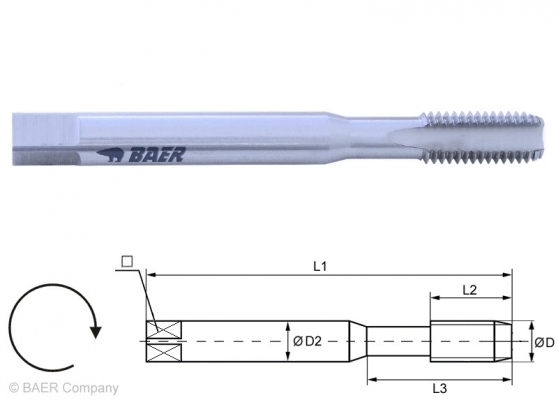

Baumaße:
D: UN 1.5/16 x 8
L1: 162mm
L2: 57mm
D2: 25mm
VK: 20mm

Gewindebohrer für die Maschinenbetätigung und Durchgangsloch und Sackloch.
Durch den Schälanschnitt wird der Span in Bohrrichtung geleitet.


Kernloch: 10,65 mm Bild Lochtyp: https://media.baer.tools/media/vector/19/52/9d/durchgangsloch_und_sackloch.svg Bild Material: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg
30,3 mm Durchgangsloch und Sackloch
bis 2 x D

HSSG

bis 900 N/mm²
27,1 HRC

Form C
gerade genutet



Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg Toleranz: 2B
2-3 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung 2B



Anwendung:
gut zerspanbare Werkstoffe bis 900 N/mm²
unlegierte und niedriglegierte Stähle

Anwendung - Beispielmaterialien:

Baustahl unlegiert Schnittge-
schwindigkeit
vc in m/min
  Automatenstahl Schnittge-
schwindigkeit
vc in m/min
  Stahlguss Schnittge-
schwindigkeit
vc in m/min
1.0037 St 37-2 5 - 12   1.0718 9 SMnPb 28 5 - 12   1.0420 GS-38 8 - 15
1.0044 St 44-2 5 - 12   1.0721 10 S 20  5 - 15   1.1120 GS-20 Mn 5 5 - 15
1.0039 S 235JRG1+CR 5 - 12   1.0736 9 SMn 36 5 - 12   1.5633 GS-24 Ni 8 5 - 12
1.0060 St 60-2 5 - 10   1.0726 35 S 20 5 - 10   1.7379 GS-18 CrMo 9 10 5 - 12

Baustahl legiert Schnittge-
schwindigkeit
vc in m/min

1.5415 15 Mo 3 5 - 12
1.5622 14 Ni 6 5 - 10
1.7335 13 CrMo 4 4 5 - 10
1.7715 14 MoV 6 3 5 - 10

Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.
