HSSG Maschinenmuttergewindebohrer TR 28 x 5 - LINKS

HSSG Maschinenmuttergewindebohrer TR 28 x 5 - LINKS
HSSG Maschinenmuttergewindebohrer TR 28 x 5 - LINKS
Artikel-Nr: 230902012
Details: HSSG Maschinenmuttergewindebohrer TR 28 x 5 - LINKS
Lager:
744.05 CHF
HSSG Maschinenmuttergewindebohrer TR 28 x 5 - LINKS

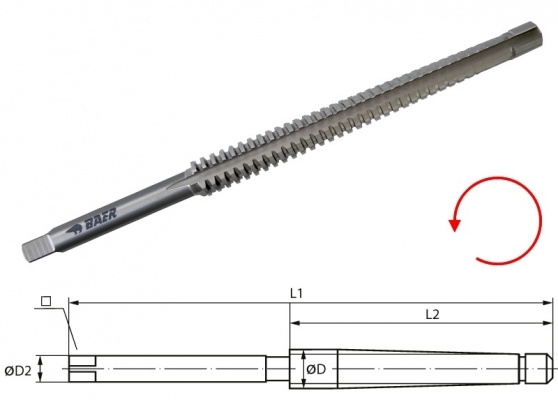

Baumaße:
D: TR 28 x 5
L1: 265mm
L2: 170mm
D2: 22mm
VK: 18mm

Linksgewinde – Zudrehen gegen den Uhrzeigersinn
Maschinen-Muttergewindebohrer für Durchgangloch mit langem Überlaufschaft
zur Aufnahme mehrerer geschnittener Muttern.
Für alle Durchgangslöcher bis zu einer maximalen Gewindetiefe von 1,0 mal Durchmesser.
Bitte beachten Sie, dass dieser Gewindebohrer nur Zerspankräfte bis 1,0 D aufnehmen kann.
Bei tieferen Gewinden kann der Gewindebohrer brechen.

Kernloch: 8,2 mm Bild Lochtyp: https://media.baer.tools/media/vector/86/08/96/durchgangsloch.svg Bild Form: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg Bild Material: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg
23.25 mm für Durchgangsloch
bis 1 x D
HSSG
blank
bis 700 N/mm² langer Anschnitt
gerade genutet

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg Toleranz: 7H
spezial Anschnitt Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung 7H

Anwendung:
für allgemeinen Einsatz
gut zerspanbare Werkstoffe bis 700 N/mm²
unlegierte und niedriglegierte Stähle


Anwendung - Beispielmaterialien:

Baustähle, unlegiert   Baustähle, niedrig-legiert   Automatenstähle
1.0035 S 185 (St 33)   1.5415 15Mo3   1.0711 9S20
1.0044 St 44-2   1.5423 16Mo5   1.0715 9SMn28
1.0116 St 37-3   1.5622 14Ni6   1.0723 15S20
1.0570 St 52-3   1.7335 13CrMo4 4   1.0737 9SMnPb36

Gusseisen mit Lamellegraphit
0.6010 EN-GJL 100 (GG-10)
0.6020 EN-GJL 200 (GG -20)
0.6025 EN-GJL 250 (GG-25)
0.6030 EN-GJL 300 (GG -30)
