Schneideisen MF 5 x 0.5 - HSS - Tol. 6e

Schneideisen MF 5 x 0.5 - HSS - Tol. 6e
Schneideisen MF 5 x 0.5 - HSS - Tol. 6e
Artikel-Nr: 121421002
Details: Schneideisen MF 5 x 0.5 - HSS - Tol. 6e
Lager:
102.15 CHF

Schneideisen MF 5 x 0.5 - HSS - Tol. 6e

BAUMASSE

Höhe H
5 mm
Durchmesser
5
Nenndurchmesser in Zoll
0.197
Nenndurchmesser in mm
5
Steigung
0.5
Steigung in mm
0.5
Abmessung
MF 5 x 0.5

TECHNISCHE INFORMATIONEN - SCHNEIDEISEN
Bild Anschnitt: https://media.baer.tools/media/vector/75/83/18/schneideisen_anschnitt.svg
Anschnitt
1,75
Bild Material: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg
Material
HSS
Toleranz: ISO-6g
Toleranz
6e Untermass

EINSATZZWECK
  • Untermaß-Toleranz: für Bolzen, die eine Oberflächenbehandlung bzw. galvanische Schutzschicht bis ca. 8 µm Schichtstärke erhalten. Schneideisen mit 6e-Toleranz schneiden ca. 0,03 mm kleiner als Schneideisen mit Standardtoleranz 6g.
  • allgemeiner Einsatz bis 750 N/mm²
  • allgemeine Baustähle, Automatenstähle, Einsatzstähle und unlegierte Vergütungstähle
  • Reinkupfer, niedriglegiertes Kupfer, sowie kurzspanende Kupfer-Zinn-Legierungen
  • Kunststoffe wie POM, PVC usw.

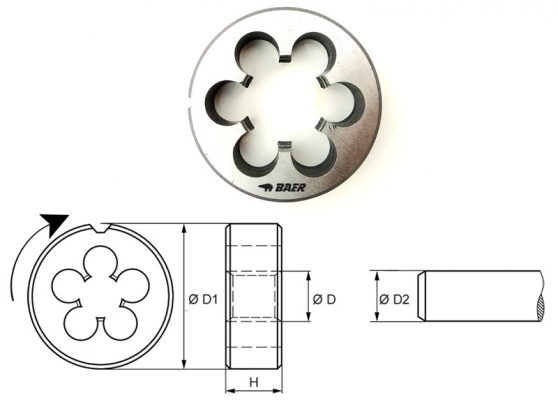

TECHNISCHE ZEICHNUNG




Außendurchmesser D1












20 mm
Bolzen-Vorarbeitsdurchmesser D2
4.92
Höhe H
5 mm
Abmessung Durchmesser D
MF 5 x 0.5
Durchmesser
5


ANWENDUNG – BEISPIELMATERIALIEN SCHNEIDEISEN


Baustähle allgemein
1.0035
S185 (St33)
1.0036
S235JRH
1.0039
S235JRG1+CR
1.0060
E335 (St60-2)
Automatenstähle
1.0718
11SMnPb30
1.0721
10S20
1.0726
35S20
1.0758
60SPb20

Einsatzstähle
1.0401
(C15)
1.7016
17CR3
1.7131
16MnCr5
1.5919
15CrNi6

Vergütungsstähle unlegiert
1.0402
C 22
1.1151
C22E (Ck22)
1.0503
C 45
1.1191
C45E (Ck45)

Reinkupfer, niedriglegiertes Kupfer
2.0240
CuZn15
2.0265
CuZn30
Kupfer-Zinn-Legierung (Bronze) kurzspanend
2.1090.01
G-CuSn7ZnPb
2.1086.01
G-CuSn10Zn

Kunststoffe
PMMA
POM
PVC
