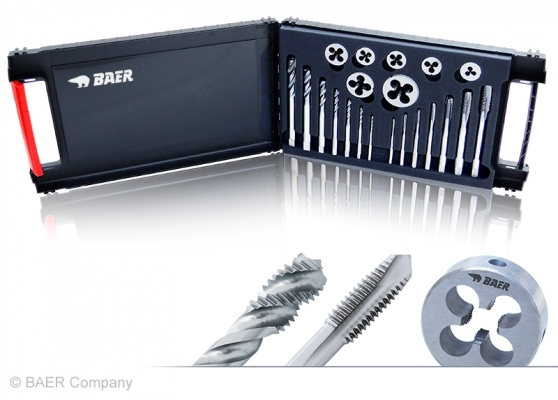

Set HSSE: Maschinengewindebohrer Durchgangs- & Sackloch | Schneideisen: M 3 - 12

Set HSSE: Maschinengewindebohrer Durchgangs- & Sackloch | Schneideisen: M 3 - 12
Set HSSE: Maschinengewindebohrer Durchgangs- & Sackloch | Schneideisen: M 3 - 12
Artikel-Nr: BB1E
Details: Set HSSE: Maschinengewindebohrer Durchgangs- & Sackloch | Schneideisen: M 3 - 12
Lager:
272.41 CHF

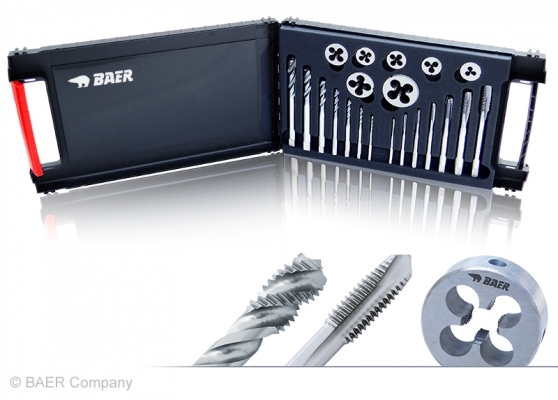

BAER SET HSSG: Maschinengewindebohrer Durchgangsloch und Sackloch | Schneideisen: M 3 - M 12

Satzinhalt:

AbmessungenM 3 - M 12
BAER HSSG Maschinengewindebohrer für Durchgangsloch
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8
M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5
M 12 x 1,75
BAER HSSG Maschinengewindebohrer für SacklochM 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8
M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5
M 12 x 1,75
BAER HSS SchneideisenM 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8
M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5
M 12 x 1,75

Spezifikation - BAER Maschinengewindebohrer für Durchgangslöcher

DIN 371/376
Effiziente Herstellung von Innengewinden mit Maschinenbetätigung.

Durchgangs-
loch
bis zu 4 x D		HSSG
blank		bis 900 N/mm²
27,1 HRC		Form: B
mit Schäl-
Anschnitt		Anschnitt:
4-5 Gänge		Spanabfuhr
(siehe Abbildung)		Außenkühl- ung und SchmierungISO2/6H

Anwendung:
für allgemeine Verwendung
- gut zerspanbare Werkstoffe bis 900 N/mm²
- unlegierte und niedriglegierte Stähle
- für Durchgangsloch

Spezifikation - BAER Maschinengewindebohrer für Sacklöcher

DIN 371/376
Effiziente Herstellung von Innengewinden mit Maschinenbetätigung.

Sackloch bis zu 3 x DHSSG
blank		bis 900 N/mm²
27,1 HRC		Form: C
35° Rechts- Spirale		Anschnitt:
2-3 Gänge		Spanabfuhr
(siehe Abbildung)		Außenkühl- ung und SchmierungISO2/6H

Anwendung:
für allgemeine Verwendung
- gut zerspanbare Werkstoffe bis 900 N/mm²
- unlegierte und niedriglegierte Stähle
- für Sacklöcher

Spezifikation - BAER HSS Schneideisen

DIN 223
Toleranz: ISO-6g

Anschnitt: 1,5

Einsatzgebiete:
für allgemeinen Einsatz


Anwendung - Beispielmaterialien für Gewindebohrer:

Baustahl unlegiertSchnittge-
schwindigkeit
vc in m/min		AutomatenstahlSchnittge-
schwindigkeit
vc in m/min		StahlgussSchnittge-
schwindigkeit
vc in m/min
1.0037St 37-25 - 121.07189 SMnPb 285 - 121.0420GS-388 - 15
1.0044St 44-25 - 121.072110 S 20 5 - 151.1120GS-20 Mn 55 - 15
1.0039S 235JRG1+CR5 - 121.07369 SMn 365 - 121.5633GS-24 Ni 85 - 12
1.0060St 60-25 - 101.072635 S 205 - 101.7379GS-18 CrMo 9 105 - 12
Baustahl legiertSchnittge-
schwindigkeit
vc in m/min
1.541515 Mo 35 - 12
1.562214 Ni 65 - 10
1.733513 CrMo 4 45 - 10
1.771514 MoV 6 35 - 10
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.


Beispiele für mögliche Bearbeitungsmaterialien für Schneideisen:

Allgemeine Baustähle
Automatenstähle
Einsatzstähle
1.0035S 185 (St 33)
1.071811SMnPb30
1.0401(C15)
1.0036S 235 JRH
1.072110S20
1.701617 CR3
1.0039S 235JRG1+CR
1.072635S20
1.713116MnCr5
1.0060E 335 (St 60-2)
1.075860SPb20
1.591915CrNi6








Unlegierte Vergütungsstähle
Reinkupfer,
niedriglegiertes Kupfer
Kupfer-Zinn-Legierung
(Bronze) kurzspanend
1.0402C 22

1.1151C22E (Ck 22)
2.0240CuZn15
2.1090.01G-CuSn7ZnPb
1.0503C 45
2.0265CuZn30
2.1086.01G-CuSn10Zn
1.1191C45E (Ck 45)













Kunststoffe:





PMMA






POM






PVC

Die Verwendung von Schneidöl wird empfohlen.
